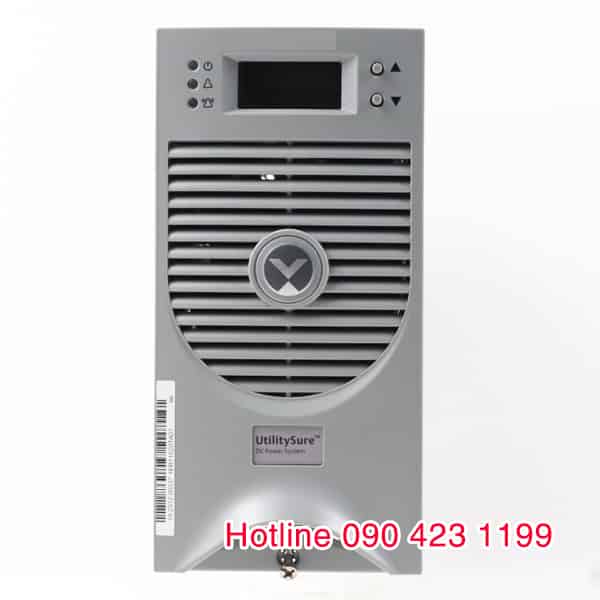

Mô đun HR22010/T

Mô-đun HR22010/T (thường xuất hiện trong các hệ thống tủ nguồn sạc DC/gọi là tủ dòng điện một chiều DC Screen) là dòng mô-đun chỉnh lưu cao tần (High-frequency Switching Rectifier Module) chuyên dụng để sạc ắc quy và cấp nguồn DC cho hệ thống điều khiển, bảo vệ trong trạm biến áp, viễn thông hoặc môi trường công nghiệp.

Thông số kỹ thuật module HR22010T

• Điện áp ngõ vào (AC Input): 3 pha $380\text{V}$ AC (hoặc dải rộng tùy biến từ 220V – 380V AC hoạt động linh hoạt), tần số 50/60Hz

• Điện áp ngõ ra định mức (DC Output): 220VDC.

• Dải điều chỉnh điện áp ra: Thường dao động từ 180V – 286VDC (phù hợp cho cả chế độ sạc nổi – Float charge và sạc tăng cường – Equalize charge cho hệ ắc quy).

• Dòng điện ngõ ra định mức: 10A.

• Hiệu suất bộ chuyển đổi: ≥94% (sử dụng công nghệ đóng cắt mềm, mạch kép tích hợp với chỉnh lưu đồng bộ để giảm hao tổn nhiệt).

• Cấu trúc liên kết mạch: Sử dụng kiến trúc mạch dòng kép tích hợp cao tần kết hợp xử lý tín hiệu số (DSP).

• Hệ số ổn định điện áp: ≤0.5%

• Hệ số ổn định dòng điện: ≤1%

• Điện áp gợn sóng (Ripple): Điện áp đỉnh-đỉnh ≤150mV, đảm bảo tuổi thọ cho hệ thống ắc quy phụ tải.

• Chế độ vận hành: Hỗ trợ cắm nóng (Hot-plug/Hot-swap) xếp chồng song song nhiều mô-đun theo cấu hình N+1 để chia sẻ tải tự động và dự phòng rủi ro.
