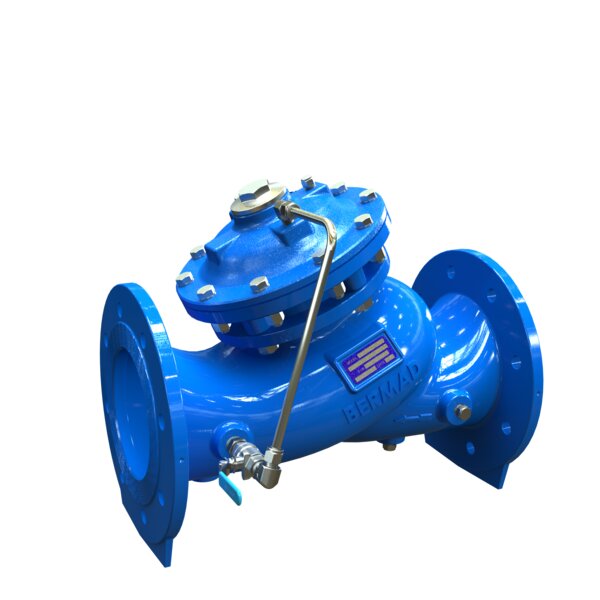

Van giảm áp 700SIGMA-EN-720

Dòng van giảm áp BERMAD 700 Sigma (Model 720) là dòng van điều khiển bằng thủy lực, vận hành bằng màng thực thi (diaphragm), được thiết kế để giảm áp suất đầu vào cao xuống áp suất đầu ra thấp và ổn định, bất kể sự biến động của lưu lượng hoặc áp suất đầu vào.

Thông số kỹ thuật van giảm áp BERMAD700SIGMA-EN-720:

1. Thông số vận hành cơ bản 700SIGMA-EN-720

• Chức năng: Giảm áp (Pressure Reducing).

• Dải áp suất điều chỉnh: Thường từ 0.5 – 16 bar (tùy thuộc vào loại lò xo của pilot).

• Áp suất làm việc tối đa (PN): 25 bar

• Nhiệt độ làm việc: Tối đa 80°C (với nước).

• Kích thước: DN200;
• Kiểu van: “Y” (Globe);
• Áp suất định mức 2.5MPa;
• Vật liệu thiết kế đáp ứng tiêu chuẩn EN 1563 gồm:
  +Thân van:: Gang dẻo;
  +Màng van: Cao su EPDM tăng cường sợi vải;
  +Trục van: Thép không gỉ AISI 303;
  +Lò xo: Thép không gỉ AISI 302;
  +Van Pilot và đường ống điều khiển: Thép không gỉ;
  +Đĩa van: Thép không gỉ;
  +Nắp van: Gang dẻo phủ epoxy liên kết nhiệt;
  +Bulong, đai ốc và đinh tán: Thép không gỉ;
• Kích thước van:
  + Chiều dài L=600mm;
  + Chiều rộng W=400mm;
  +Chiều cao H=625mm;
• Hành trình van 62mm;

2. Đặc điểm thiết kế (Sigma 700SIGMA-EN-720)

Dòng 700 Sigma có thiết kế cải tiến giúp tối ưu hóa hiệu suất thủy lực:

• Thân van (Body): Thiết kế dạng chữ Y (Y-Pattern) giúp giảm tổn thất áp suất và tăng lưu lượng tối đa.

• Cấu tạo màng (Diaphragm): Màng cao su tổng hợp có sợi gia cường, không cần trục hướng dẫn trung tâm ở phía dưới, giúp hạn chế kẹt cặn bẩn.

• Vật liệu phổ biến: * Thân van: Gang dẻo (Ductile Iron).

  • Lớp phủ: Epoxy chống ăn mòn (thường dày 250 micron).

  • Phụ kiện Pilot và đường ống: Đồng hoặc Thép không gỉ (Stainless Steel).

3. Cấu tạo bộ điều khiển Pilot (Model 720)

Model 720 sử dụng cụm Pilot giảm áp 2 ngã hoặc 3 ngã để điều khiển van chính:

• Pilot: Tự động phản hồi áp suất hạ lưu (đầu ra). Nếu áp suất đầu ra tăng quá mức cài đặt, Pilot sẽ điều khiển van chính đóng bớt lại để duy trì áp suất chuẩn.

• Cơ chế đóng: Đóng kín hoàn toàn (Drip-tight) khi lưu lượng bằng không (Zero flow).

4. Kích thước lắp đặt (Size)

Dòng này có dải kích thước rộng để phù hợp với các hệ thống đường ống công nghiệp và cấp nước:

• Kích thước tiêu chuẩn: Từ DN50 (2″) đến DN600 (24″).

• Kiểu kết nối: Mặt bích (Flanged) theo tiêu chuẩn ISO, ANSI, JIS hoặc AS.
